Ürün Bilgileri

Ürün Adı - KISA STROKLU SİLİNDİR

MODEL SAD 11

Ürün Kategorisi - · CoomPair Pnömatik ve Hidrolik Elemanlar · Pnömatik Silindirler · Pnömatik Kısa Stroklu Silindirler

Ürün Markası - CoomPair

CoomPair

Ürün Modelleri & Parçalar
Ürün Dökümanları

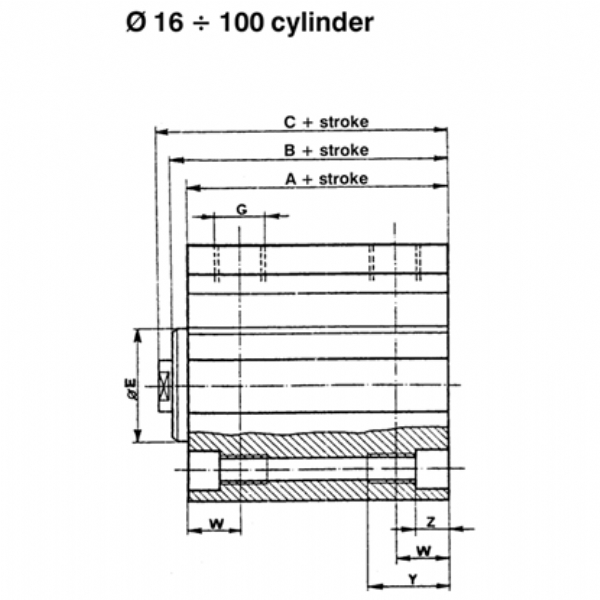

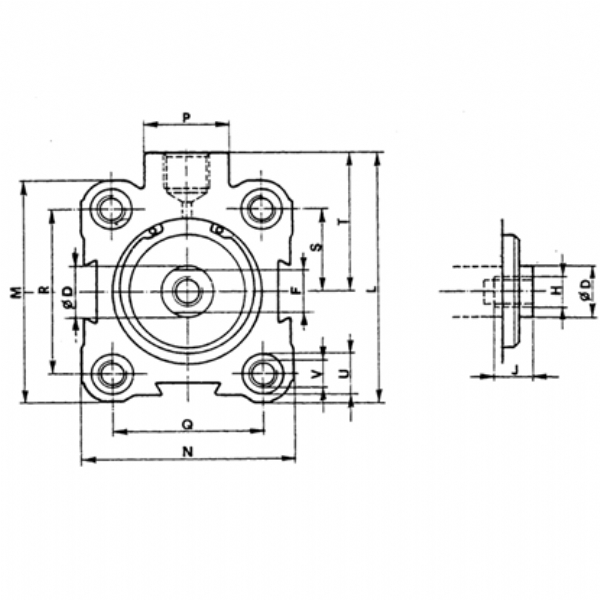

BOYUTLAR
CYL Ø	A B C A* B* C* +STROKE						D	E	F	G	H	J	L	M	N	P	Q	R	S	T	U	V Delik dişi		W	Y	Z
12	32	-	35.5	-	-	-	6	-	5	M5	M3	6.5	28.5	-	20	11	13	-	9	16	6	3.7	M4	8.2	9	3.4
16	32	-	35.5	42	-	45.5	6	-	5	M5	M3	6.5	31	28	28	11	20	20	10	17	5.8	3.7	M4	6.5	9	3.4
20	35	-	42	45	-	52	10	-	8	M5	M5	10	35	32	32	11	22	22	11	19	7.5	4.6	M5	7	10	4.6
25	35	-	42	45	-	52	10	-	8	G 1/8	M5	10	44.5	39	37	18	26	28	14	25	7.5	4.6	M5	7.5	10	4.6
32	37	42	49	47	52	59	12	23	10	G 1/8	M6	12	54	48	45	18	32	36	18	30	8.5	5.55	M6	9	16	5.7
40	40	47	55	45	52	60	16	29.5	13	G 1/8	M8	14	60	54.5	54.5	18	40	40	20	33	8.5	5.55	M6	9.5	16	5.7
50	40	46.5	55	45	51.5	60	16	35.5	13	G 1/4	M8	14	72	64	64	22	50	50	25	40	10.5	7.4	M8	10	16	6.8
63	42	50.5	59	47	55.5	54	20	43	17	G 1/4	M10	15	88	80	80	22	62	62	31	48	13.5	9.3	M10	10	20	9
80	52	60	71.5	57	65	76.5	25	50	22	G 3/8	M12	20	110	100	100	26	82	82	41	60	13.5	9.3	M10	15	20	9
100	52	60	71.5	57	65	76.5	25	56	22	G 3/8	M12	20	134	124	124	26	103	103	51.5	72	16.5	11.2	M12	15	25	11
