NST-45F serisi entegre pislik tutuculu termodinamik kondenstoplar 32 bar basınca kadar kullanılmaya uygundurlar.Bu kondenstoplar fasılalı olarak doyma sıcaklığının birkaç derece altında patlama prensibi ile tahliye yaparlar.
MONTAJ

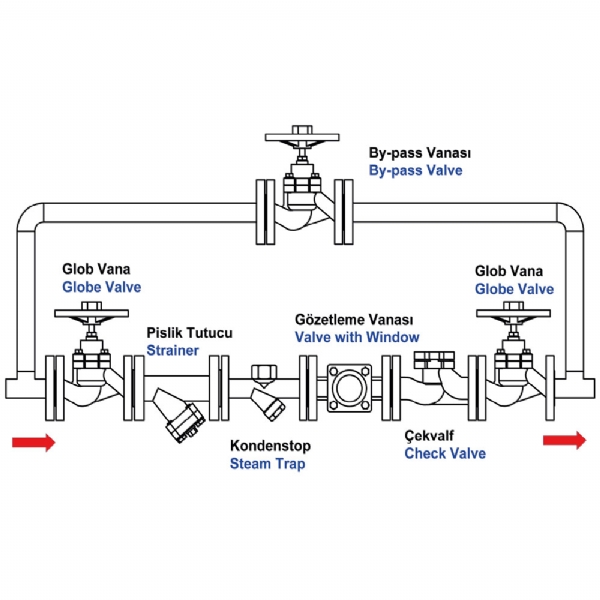

NST-45F Kondenstopu monte etmeden önce, boru hattının içindeki pislik, tortu ve kalıntıları temizleyiniz. Kondenstopu gövdenin üzerindeki ok işareti yönünde, boşaltma ünitesine mümkün olduğu kadar yakın monte ediniz. Bütün boşaltma hatlarının eğimlerini kondenstopa doğru ayarlanması gerekmektedir. Kolay bakım için kondenstopun önüne vana monte ediniz.
BAKIM
Uygun anahtar kullanarak tapayı ve kapağı çıkartın. Disk ve gövde oturma yüzeyi üzerindeki kir ve çökeltiler anormal çalışmaya sebep olur. Bu parçaların temizliği bir yumuşak bez ve solvent ile yapılmalıdır. Temizlik sonrasında disk aşağı gelecek şekilde üniteyi birleştiriniz. Kapak dişlerinin kaynamasını engellemek için montaj pastası kullanın ve bu yapışkan pastanın disk ve oturma yüzeyine bulaşmasından kaçının. Pislik tutucunun periyodik olarak temizlenmesi gerekmektedir.

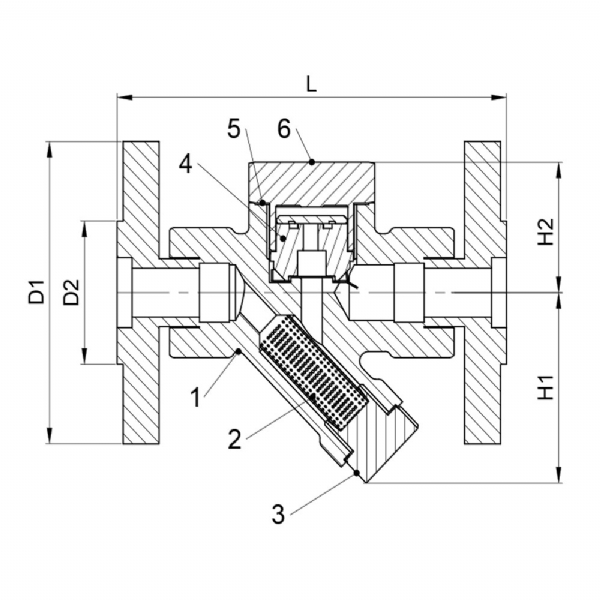

| YEDEK PARÇALAR | ||
| No | Açıklama | Malzeme |
| 1 | GÖVDE | 1.4408 |
| 2 | FİLTRE | 1.4401 |
| 3 | KAPAK | 1.4404, CK-45 |
| 4 | KLAPE | 1.4021 |
| 5 | CONTA | METAL TELLİ GRAFİT |
| 6 | DİŞLİ KAPAK | 1.4404, CK-45 |
| BOYUTLAR | |||||||
| ÖLÇÜ | PN | L mm | D1 mm | D2 mm | H1 mm | H2 mm | KG |
| DN15 | 40 | 130 | 95 | 45 | 60 | 41 | 2,55 |
| DN20 | 40 | 150 | 105 | 58 | 2,95 | ||
| DN25 | 40 | 160 | 115 | 68 | 3,25 | ||
| ÇALIŞMA ŞARTLARI | |
| MAKSİMUM SICAKLIK (BAR) | 350 |
| MAKSİMUM ÇALIŞMA BASINCI ºC | 42 |
| MAKSİMUM FARK BASINCI (BAR) | 21 |
| MAKSİMUM TEST BASINCI (BAR) | 63 |
NST-45F
