Ters kovalı kondenstop, temel olarak kondens ve hava için açılan fakat buhar için kapanan bir valftir. Kondenstop içine giren buhar kovanın yüzmesine ve yükselmesine sebep olur. Bu yükselmenin etkisiyle vana kapanır. Ancak, bu arada kondens kondenstopa girmeye ve kovayı doldurmaya başlar. Kondens dolan kova batmaya ve kondens boşaltması için kondenstop vanasını açmaya başlar. Nordsteam kondenstoplar,kovanın yaptığı kuvveti katlayarak arttıran, sürtünmesiz bir kaldıraç sistemine sahiptirler, bu vananın basınca karşın açılmasını sağlar.
MONTAJ

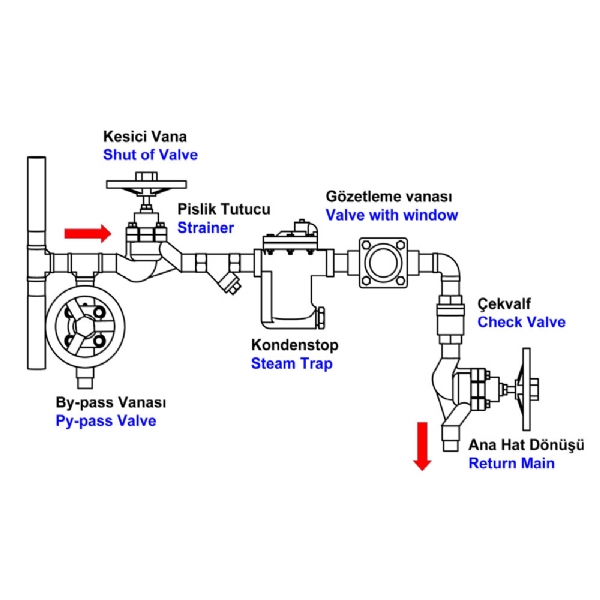

Kondenstoplar, kolay bakım için ulaşılabilir pozisyon ve yere monte edilmelidir. Ürün etiketindeki fark basıncı, sistemin fark basınç değerinden daha büyük olmalıdır. Kondestop yatay olarak monte edilmelidir böylece kova aşağı yukarı dikey olarak hareket edecektir . Yatay kondenstopların bağlantısı yatay , dikey kondenstopun bağlantısı dikey olacaktır ancak girişi aşağıda olacaktır . Kondenstop boşaltma seviyesinin aşağısına monte edilmelidir , böylece kovanın etrafında su sızdırmazlığı olacaktır .
1. Kondenstopu kondensi tahliye edecek ekipmanın alt tarafına ve ekipmana yakın olarak monte ediniz. Kondenstopun önünde yatay uzun boru hattı bulunmasından kaçınınız.
2. Potansiyel koç darbesi problemlerinin engellenmesi için, tüm yatay hatlar kondenstopa doğru aşağı yönde eğimli olmalıdır.
3. Tüm modellerde kondestopun önüne pislik tutucu monte edilmelidir .
4. Kondenstopun test veya başka amaçlarla sökülmesi gerektiğinde sök tak işleminin kolay yapılabilmesi için kondenstopun montajında , her iki tarafına da rakor ve kesici valf monte edilmelidir .
5. Bakım öncesi iç basıncı boşaltmak için bir test ve boşaltma vanası monte edilmelidir.
6. Eğer geri dönüş hattı basınçlı ise yada kondenstop yukarı doğru drenaj yapıyorsa geri dönüş hattına çek valf konulmalıdır.
Ters kovalı kondenstoplar devreyeye alınırken aşağıdaki yöntemlerden herhangi biri kullanılır.
1. Kondenstop kapağındaki boru tapası çıkartılır ve içine tamamen su doldurulur. Tapa kapatılır.
2. Kondenstop dolana kadar geri dönüş kapalı tutulur. Dolduktan sonra yavaşça açılır.
BAKIM
Kondenstop periyodik olarak denetlenmeli ve temizlenmelidir. Aşınmış parçalar yenisi ile değiştirilmelidir.
| YEDEK PARÇALAR | ||
| No | Açıklama | Malzeme |
| 1 | GÖVDE | CI ASTM A48 SINIF 30 |
| 2 | KAPAK | CI ASTM A48 SINIF 30 |
| 3 | VALF |
SS304 |
| 4 | CONTA | METAL TELLİ GRAFİT |
| 5 | KOVA |
SS304 |
| 6 | İÇ TÜP |
SS304 |
| 7 | FİLTRE |
SS304 |
| 8 | FİLTRE TAPASI | St37 |
| BOYUTLAR | ||||
| ÖLÇÜ | L mm | H1 mm | H2 mm | KG |
| 1/2’’ | 128 | 87 | 157 | |
| 3/4’’ | 128 | 113 | 184 | |
| 1’’ | 167 | 138 | 238 | |
| 1 1/4’’ | 209 | 192 | 320 | |
| 1 1/2’’ | 250 | 248 | 396 | |
| 2’’ | 250 | 248 | 396 | |
| ÇALIŞMA ŞARTLARI | |
| MAKSİMUM TEST BASINCI (BAR) | 24 |
| MAKSİMUM SICAKLIK (ºC) | 300 |
| MAKSİMUM FARK BASINCI (BAR) | 5,5 - 8 |
| MAKSİMUM TEST BASINCI (BAR) | 24 |

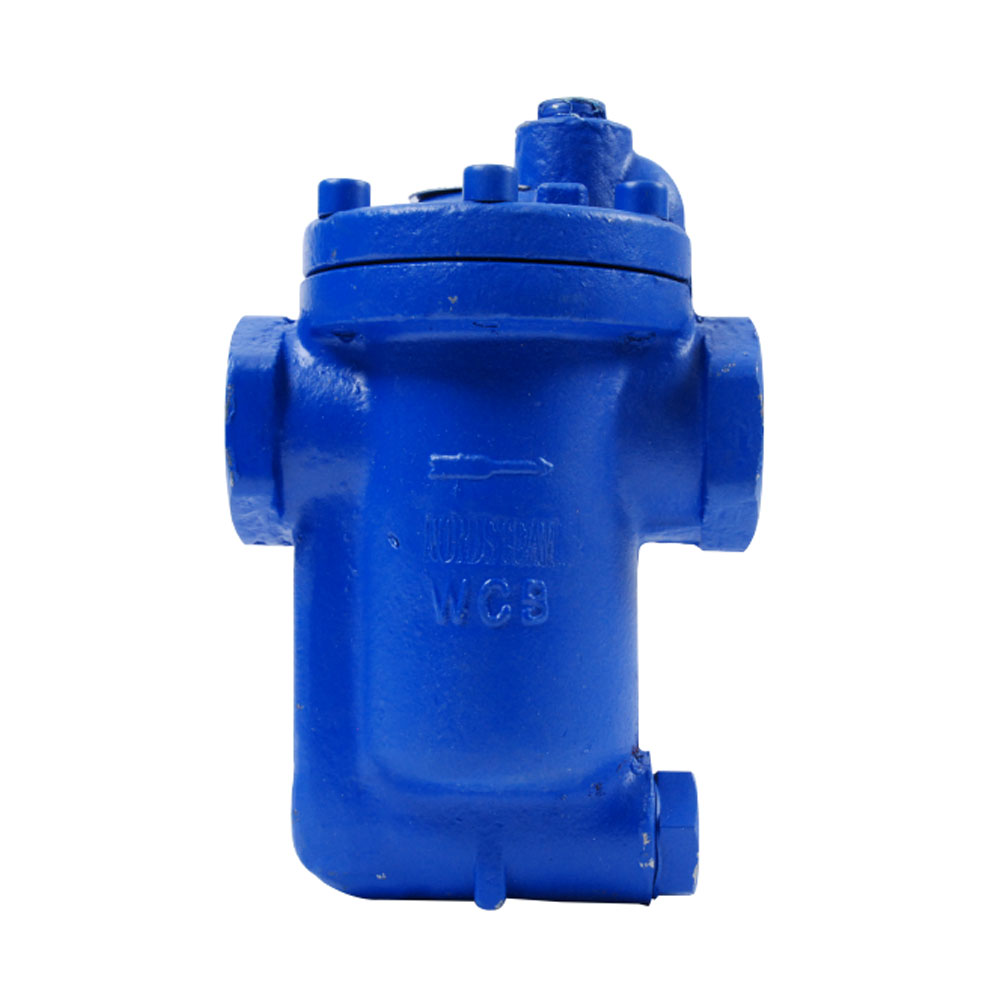

NST-88HSP
