METAL KOMPANSATÖR

KOMPANSATÖR, KAYNAK BOYUNLU KOMPANSATÖR,PASLANMAZ KOMPANSATÖR

Ürün Bilgileri

Ürün Adı - DIŞTAN BASINÇLI KOMPANSATÖRLER, EKSENEL KOMPANSATÖRLER

MODEL NST-DBK

Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol Ekipmanları · Kompansatörler

Ürün Markası - Nordsteam

Ürün Özellikleri

METAL KOMPANSATÖR

ÜRÜN AÇIKLAMASI
NST-DBK Kompansatörler, tesisatta ortam sıcaklığından yada akışkandan oluşan titreşim hareketlerinin ve uzama kısalmalarını absorbe edilmesini sağlayan körüklü esnek bağlantı elemanlarıdır. Buhar, kızgın yağ, kalorifer tesisatları, pompa çıkışları ve yangın tesisatlarında kullanıma uygundurlar. Döner flanşlı, sabit flanşlı, kaynak boyunlu modelleri mevcuttur.

Ürün Modelleri & Parçalar
Ürün Dökümanları

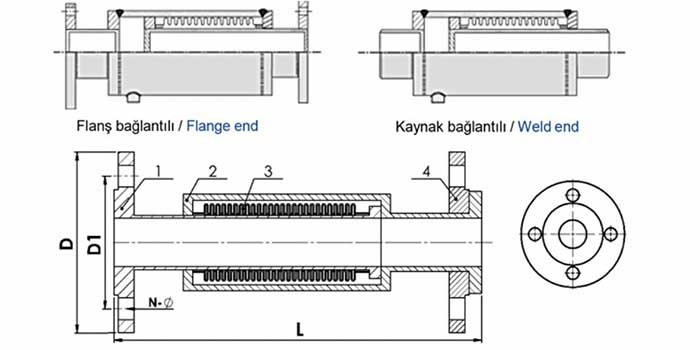

YEDEK PARÇALAR
NO	PARÇA ADI	MALZEME
1	FLANŞ	St 37.2,AISI304,AISI316,AISI321
2	KÖRÜK	PASLANMAZ / AISI304,AISI316,AISI321
3	LAYNER	PASLANMAZ / AISI304,AISI316,AISI321
4	FLANŞ	St 37.2,AISI304,AISI316,AISI321

BOYUN	DIN 2501 ST 37
KÖRÜK	PASLANMAZ ÇELİK
LAYNER	PASLANMAZ ÇELİK
BAĞLANTI MALZEMESİ	KARBON ÇELİK veya PASLANMAZ ÇELİK

ÖLÇÜ	BASINÇ PN16	GENLEŞME L mm			d mm	d1 mm	N-Ø	EFEKTİF ALAN cm²
ÖLÇÜ	BASINÇ PN16	30 mm( cm² -20+10)	60 mm(-40+20)	90 mm(-70+20)	d mm	d1 mm	N-Ø	EFEKTİF ALAN cm²
DN25	16	315	335	560	115	85	14*4	54
DN32	16	325	445	570	140	100	18*4	54
DN40	16	335	455	575	150	110	18*4	54
DN50	16	340	460	595	165	125	18*4	89
DN65	16	355	470	600	185	145	18*4	91
DN80	16	355	475	625	200	160	18*4	141
DN100	16	360	490	625	220	180	18*4	196
DN125	16	375	505	625	250	210	18*4	272
DN150	16	385	515	625	285	240	22*8	346
DN200	16	435	560	725	340	295	22*12	572
DN250	16	460	625	800	405	355	26*12	829

ÇALIŞMA ŞARTLARI
BASINÇ SINIFI	PN16,25,40,64
SICAKLIK ARALIĞI (malzemeye bağlı)	-90 ℃~550℃

NST-DBK
