ÜRÜN AÇIKLAMASI

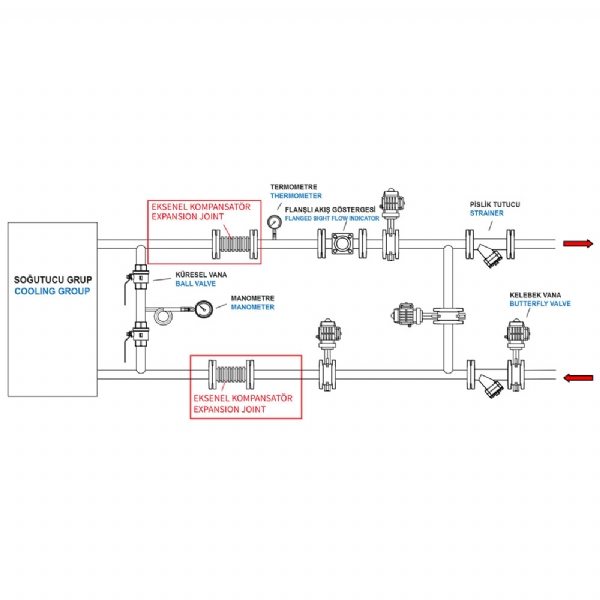

NST-M1 Kompansatörler ,tesisatta ortam sıcaklığından yada akışkan sayesinde oluşan titreşim hareketlerinin ve uzama kısalmaların absorbe edilmesini sağlayan körüklü esnek bağlantı elemanlarıdır. Buhar,kızgın yağ,kalorifer tesisatları,pompa çıkışları ve yangın tesisatlarında kullanıma uygundurlar.Döner flanşlı, sabit flanşlı, kaynak boyunlu , oluklu geçmeli modelleri mevcuttur.
| NO | PARÇA ADI | MALZEME |
| 1 | FLANŞ | S235JR |
| 2 | KÖRÜK |
PASLANMAZ ÇELİK 304 |
| TEKNİK BİLGİLER / TECHNICAL INFORMATION | ||||||
| ÖLÇÜ SIZE |
PN | L 30 mm (-20+10) |
L 60 mm (-20+10) |
D mm |
D1 mm |
Kg (30 Genleşme) |
| DN25 | 16 | 110 | - | 115 | 85 | 2 |
| DN32 | 16 | 110 | - | 140 | 100 | 3,3 |
| DN40 | 16 | 120 | - | 150 | 110 | 3,5 |
| DN50 | 16 | 120 | 180 | 165 | 125 | 4,6 |
| DN65 | 16 | 120 | 180 | 185 | 145 | 5,65 |
| DN80 | 16 | 120 | 180 | 200 | 160 | 7 |
| DN100 | 16 | 120 | 185 | 220 | 180 | 7,65 |
| DN125 | 16 | 125 | 190 | 250 | 210 | 10,75 |
| DN150 | 16 | 130 | 200 | 285 | 240 | 13,7 |
| DN200 | 16 | 150 | 230 | 340 | 295 | 18,75 |
| DN250 | 16 | 165 | 245 | 405 | 355 | 27,25 |
| DN300 | 16 | 165 | 245 | 460 | 33,7 | |
| ÇALIŞMA ŞARTLARI | |
| MAKSİMUM SICAKLIK (ºC) | 550 |
| BASINÇ SINIFI | 16 / 25 / 40 |
NST-M1
