Ürün Bilgileri
Ürün Adı - PNÖMATİK PİSTONLU VANALAR
MODEL NST-P4
Ürün Kategorisi - · Nordsteam Buhar ve Akış Kontrol Ekipmanları · Vanalar · Paslanmaz Çelik On-Off Vana
Ürün Markası - Nordsteam

Ürün Özellikleri
PNÖMATİK PİSTONLU VANALAR

360°dönebilen silindirleriyle, Y tipi PA66GF30 kapaklı, paslanmaz çelik pistonlu, (on / off) vanalar özellikle agresif kimyasalların ve buharın söz konusu  olduğu tesisatlar üzerinde akışı kesmek ve tekrar akış sağlamak amacıyla kullanılan, sorunsuz, uzun süreli kullanıma uygun tasarımlı bir vanadır.

Kapak kısmı PA66GF30 diğer tüm parçaları 316 paslanmaz çelik olması nedeniyle, kimyasal (asidik- kostik) buharların söz konusu olduğu ortamlarda  korozyona uğrama riski olmadan çalışma imkanı veren, yüksek yapısal mukavemete sahiptir. Bu sebepten koç darbesi riski bulunmamaktadır.

Sızdırmazlık elemanları PTFE alaşımlıdır. Basit yapısal tasarıma sahip olduklarından, tamir ve bakım için, tüm parçalara ve sızdırmazlık elemanlarına  kolay erişilir. Böylece tamir takımı ile yenilenme çok süratli ve pratik şekilde gerçekleştirilmektedir.

TEKNİK ÖZELLİKLER / TECHNICAL DETAILS

GÖVDE / BODY

PASLANMAZ ÇELİK / 316SS (1.4408)

SİLİNDİR / CYLINDER

PA66 GF30

MİL / SHAFT

316L (1.4404)

YAYLAR / SPRINGS

PH 17.7 SS

BASINÇ ARALIĞI / PRESSURE RANGE

0 -16 BAR  HAVA İÇİN / FOR AIR

MAX. ÇALIŞMA SICAKLIĞI ( TMO) / MAX.OPERATING TEMPERATURE

180°C

KONTROL BASINÇ ARALIĞI / CONTROL PRESSURE RANGE

3 - 8 BAR HAVA İÇİN / FOR AIR

NORMALDE / NORMALLY

AÇIK yada KAPALI / OPEN or CLOSED

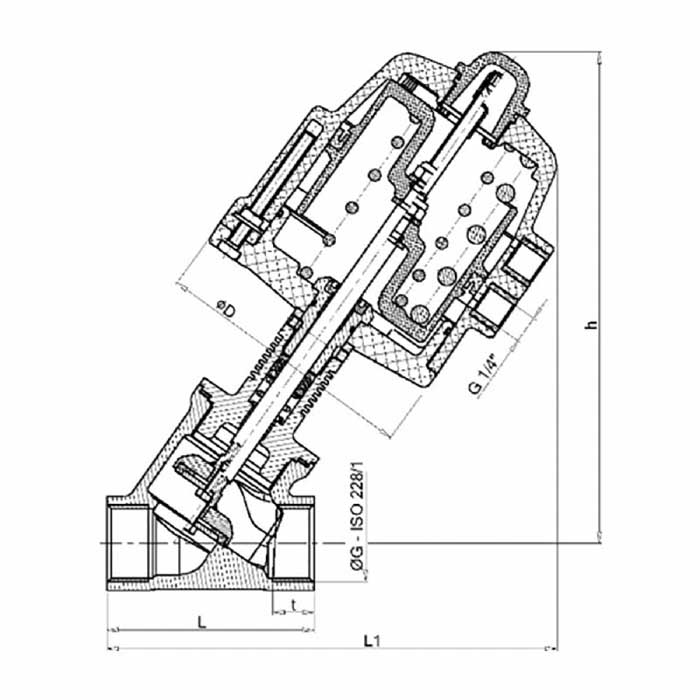

ÖLÇÜ  SIZE (BSP)

AKTÜATÖR  ACTUATOR

(mm)

ORİFİS  ORIFICE

(mm)

Kv  (m³/h)

DP

(bar)

CONTROL  PRESSURE

(bar)

L

L1

h

ØD

t

AĞIRLIK  WEIGHT  KG

1/2’’

63

20

5

20

5

65

171

200

100

G 1/2²

0,27

3/4’’

63

20

9

20

5

75

177

200

100

G 3/4²

0,31

1’’

90

31

17

16

5,4

90

195

214

127

G 1²

0,62

1 1/4’’

90

31

23

16

5,4

110

204

214

127

G 1¼²

0,75

1 1/2’’

90

48

40

10

5,4

120

208

224

127

G 1½²

1,2

2’’

90

48

52

10

5,4

150

222

224

127

G 2²

1,8

21/2”

3”

4″
